Description
Caméra d’inspection horizontale professionnelle

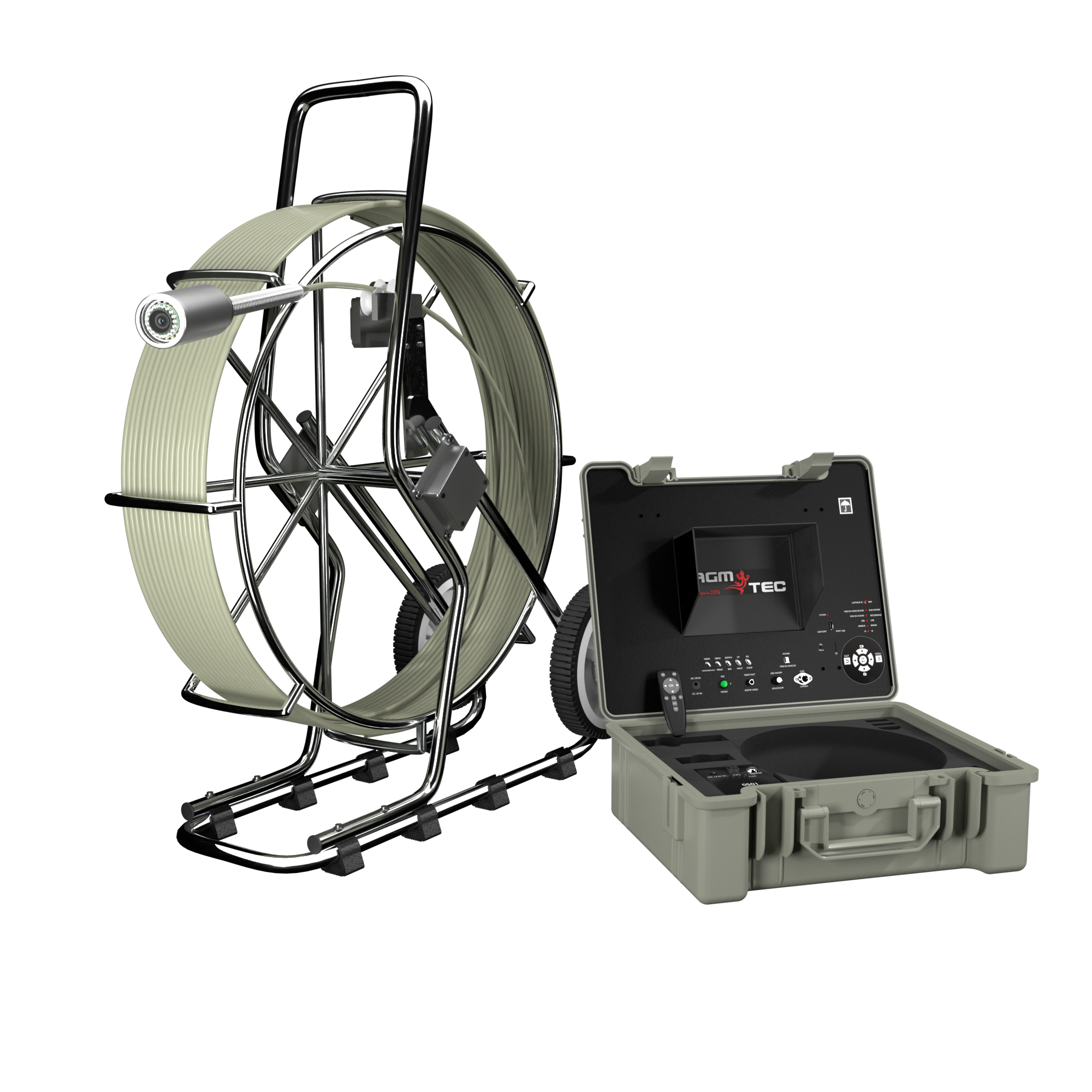

Tubicam® XL HD — Caméra d’inspection horizontale professionnelle
La caméra Tubicam® XL HD est destinée à l’inspection horizontale des conduits de canalisation
de Ø50 mm à Ø400 mm en linéaire. Elle passe les coudes à 90° à partir de Ø100 mm.
Sa mallette HD est équipée d’une connexion WiFi afin de visualiser l’intervention sur smartphone
ou tablette. Outil indispensable pour les professionnels du BTP, les assainisseurs et les plombiers, elle permet
de contrôler l’état des canalisations et d’identifier les avaries avec un diagnostic précis et documenté.
Diamètres inspectables
Tête caméra XL
Longueur du jonc
Sonde intégrée
Présentation de la Tubicam® XL HD
Une caméra d’inspection robuste et complète pour les réseaux de canalisations de moyen et grand diamètre.
Inspection professionnelle
Pour les réseaux Ø50 à Ø400 mm.
La Tubicam® XL HD est conçue pour les inspections de canalisations horizontales
nécessitant une caméra robuste, une grande longueur de jonc et une qualité d’image adaptée au diagnostic.
Elle permet de repérer les fissures, obstructions, infiltrations, défauts de pente ou anomalies structurelles.
Format adapté aux réseaux de Ø50 à Ø400 mm pour une inspection claire et stable.
Passage des coudes à 90° possible à partir de Ø100 mm selon la configuration du réseau.
Deux longueurs disponibles pour s’adapter aux chantiers courts ou aux inspections longues distances.

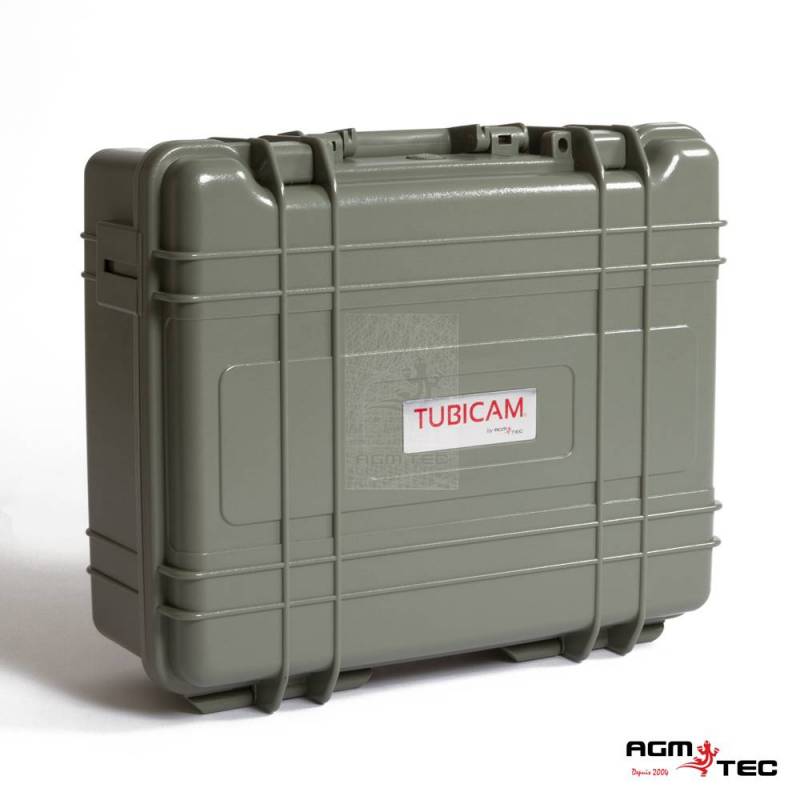

Mallette HD connectée
WiFi, enregistrement, compteur et clavier Bluetooth.

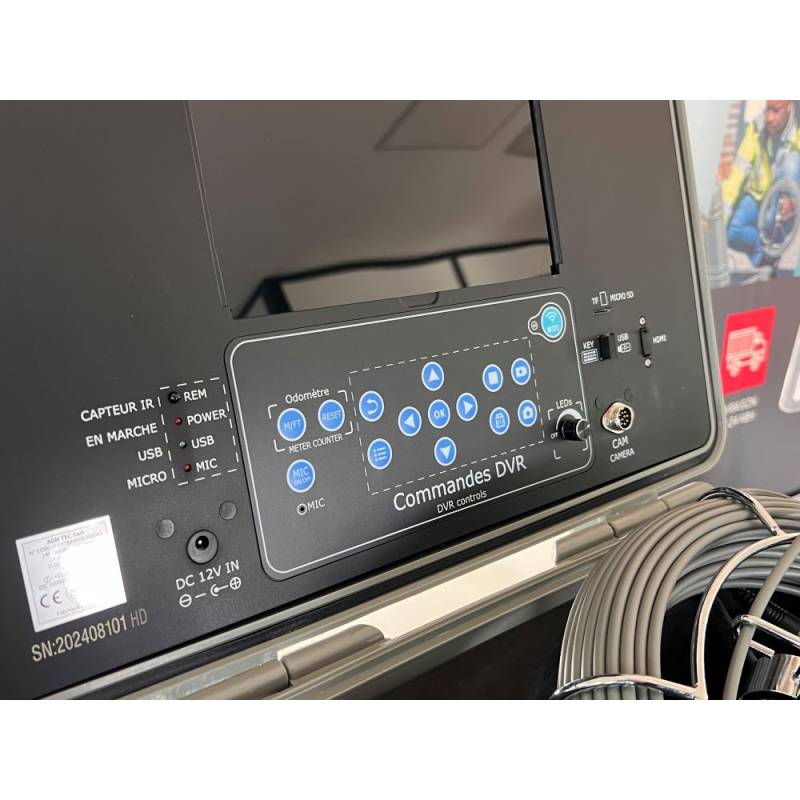

La mallette HD permet de visualiser l’inspection en direct, d’enregistrer les photos et vidéos,
d’afficher la distance parcourue par la caméra et de rédiger des commentaires grâce au

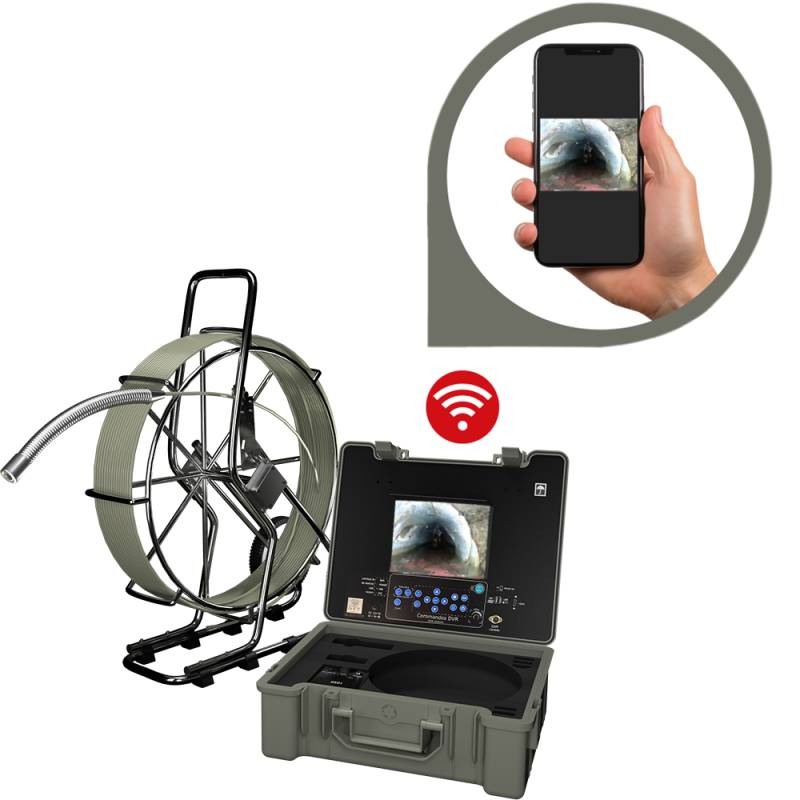

clavier Bluetooth. La connexion WiFi permet aussi une visualisation
déportée sur smartphone ou tablette.
Visualisation simultanée sur l’écran de la mallette et sur appareil mobile.
Localisation de la tête caméra depuis la surface avec un localisateur compatible.
Maintient l’image d’aplomb pour faciliter la lecture du haut et du bas de la canalisation.
Points forts du produit
Les fonctions essentielles de la Tubicam® XL HD pour les inspections professionnelles de canalisations.

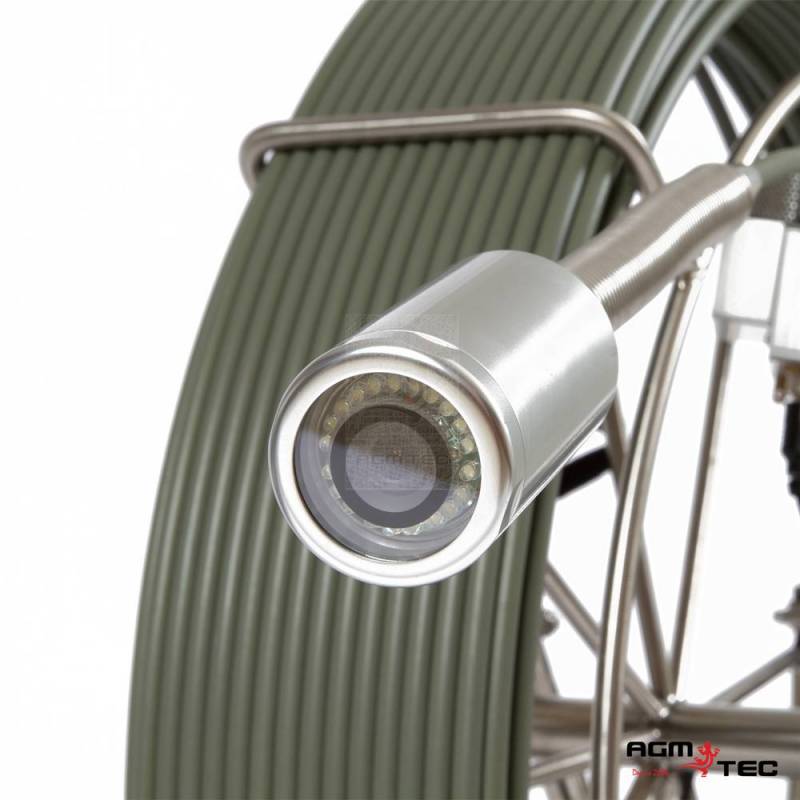

Verre en cristal de saphir, résistant à un usage intensif en toutes conditions.
Couplée avec un localisateur de réseaux comme vScan ou vLoc 3 Cam, elle permet de connaître
la position exacte et la profondeur de la caméra.
Conserve l’image d’aplomb pour distinguer le haut et le bas de la canalisation.

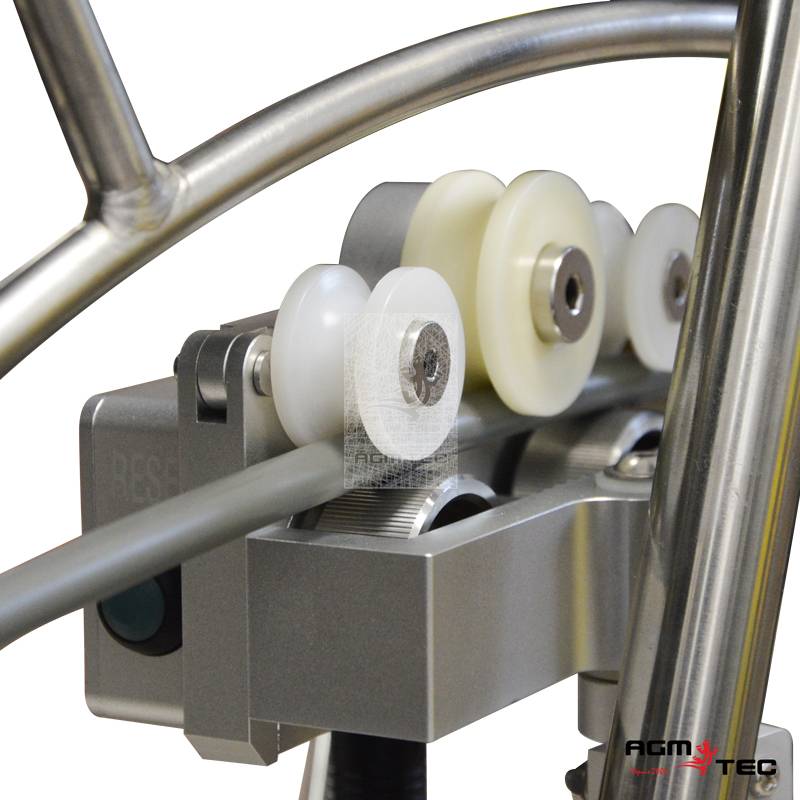

Affichage de la distance parcourue par la caméra directement sur l’écran de la mallette.
Images visibles simultanément sur l’écran de la mallette et sur smartphone ou tablette.
Rédaction de commentaires directement pendant les inspections pour une meilleure traçabilité.
Batterie Li-Ion 6600 mAh amovible et rechargeable pour les interventions terrain.
Caractéristiques techniques
Les principales données techniques de la caméra Tubicam® XL HD.
| Caractéristique | Valeur |
|---|---|
| Diamètre de la tête | Ø40 mm |
| Diamètres d’inspection | Ø50 à Ø400 mm |
| Coudes à 90° | À partir de Ø100 mm |
| Longueur du jonc | 60 m ou 120 m |
| Diamètre du jonc | Ø9 mm |
| Technologie fil d’eau | Oui |
| Sonde intégrée | 512 Hz |
| Étanchéité | IP68 — 2 Bars, soit environ 10 m |
| Écran | 10 pouces HD |
| Connexion WiFi | Oui |
| Odomètre / compteur métrique | Oui |
| Enregistrement | Vidéo / photo sur clé USB 32 Go |
| Clavier Bluetooth | Oui |
| Autonomie batterie | 6 heures, Li-Ion 6600 mAh |
| Objectif | Cristal de saphir inrayable |
Comparatif gamme Tubicam® HD
Positionnement de la Tubicam® XL HD dans la gamme Tubicam® HD.
| Caractéristique | R14 HD | R23 HD | R XL 40 HD | Mini Rotative | XL 360 HAD |
|---|---|---|---|---|---|
| Utilisation | Ø20 à 70 mm | Ø30 à 200 mm | Ø50 à 400 mm | Ø40 à 200 mm | Ø60 à 800 mm |
| Diamètre tête | Ø14 mm | Ø23 mm | Ø40 mm | Ø33 mm | Ø50 mm |
| Coudes à 90° | Min. Ø30 mm | Min. Ø50 mm | Min. Ø100 mm | Min. Ø80 mm | Min. Ø120 mm |
| Fil d’eau | Non | Oui* | Oui | Non | Non |
| Sonde 512 Hz | Oui* | Oui* | Oui | Oui | Oui |
| Étanchéité IP68 | 2 Bars | 2 Bars | 2 Bars | 2 Bars | 10 Bars |
| Longueur jonc | 20 m ou 30 m* | 30 m ou 40 m* | 60 m ou 120 m* | 40 m | 60 m ou 120 m* |
| Batterie | 6 h | 6 h | 6 h | 3h30 | 7 h |
| Tête rotative | — | — | — | Oui | Oui |
* En option selon configuration. Stock permanent et démonstrations à Bessières. Besoin d’un devis ?
Appelez le 05 61 42 90 63.
Contenu du pack
Les éléments principaux fournis avec la caméra Tubicam® XL HD.
Fiche technique PDF
Tubicam® XL HD — Fiche technique
Téléchargez la documentation complète de la caméra d’inspection Tubicam® XL HD.
Vidéos de démonstration
Découvrez la Tubicam® XL HD en situation réelle dans des tuyaux PVC et réseaux endommagés.
FAQ Tubicam® XL HD
Les réponses aux questions fréquentes sur la caméra d’inspection Tubicam® XL HD.
À quoi sert la Tubicam® XL HD ?
La Tubicam® XL HD sert à inspecter les canalisations horizontales de moyen et grand diamètre afin
d’identifier les fissures, bouchons, avaries, infiltrations ou défauts structurels.
Quels diamètres peut-elle inspecter ?
Elle permet l’inspection de canalisations de Ø50 mm à Ø400 mm en linéaire,
avec une tête caméra de Ø40 mm.
Peut-elle passer les coudes à 90° ?
Oui, le passage des coudes à 90° est possible à partir de Ø100 mm,
selon l’état et la configuration du réseau.
La caméra est-elle localisable depuis la surface ?
Oui. La Tubicam® XL HD intègre une sonde 512 Hz, permettant une localisation précise
depuis la surface avec un localisateur compatible.
Quelle longueur de jonc choisir ?
La Tubicam® XL HD est disponible avec un jonc de 60 mètres ou 120 mètres.
Le choix dépend de la longueur des réseaux à inspecter et du type d’intervention.
