Caméra d’inspection rotative professionnelle
Tubicam® XL 360 HAD v2 — Caméra d’inspection rotative 360°
La Tubicam® XL 360 HAD v2 est une caméra d’inspection de canalisations rotative,
avec une tête pilotable directement depuis la console. Elle permet d’inspecter des réseaux de
Ø60 mm à Ø800 mm en linéaire. Sa tête vidéo intègre une sonde 512 Hz
pour localiser précisément la caméra depuis la surface avec un localisateur compatible type VLOC ou VSCAN.
La version V2 apporte un écran agrandi à 13 pouces et une nouvelle
connectique aviation avec double joint d’étanchéité.
Tête rotative pilotable
Diamètres inspectables
Sonde intégrée
Autonomie batterie
Présentation de la Tubicam® XL 360 HAD v2
Une caméra d’inspection haut de gamme pour les diagnostics vidéo de canalisations, réseaux d’assainissement,
conduites techniques et inspections ITV professionnelles.

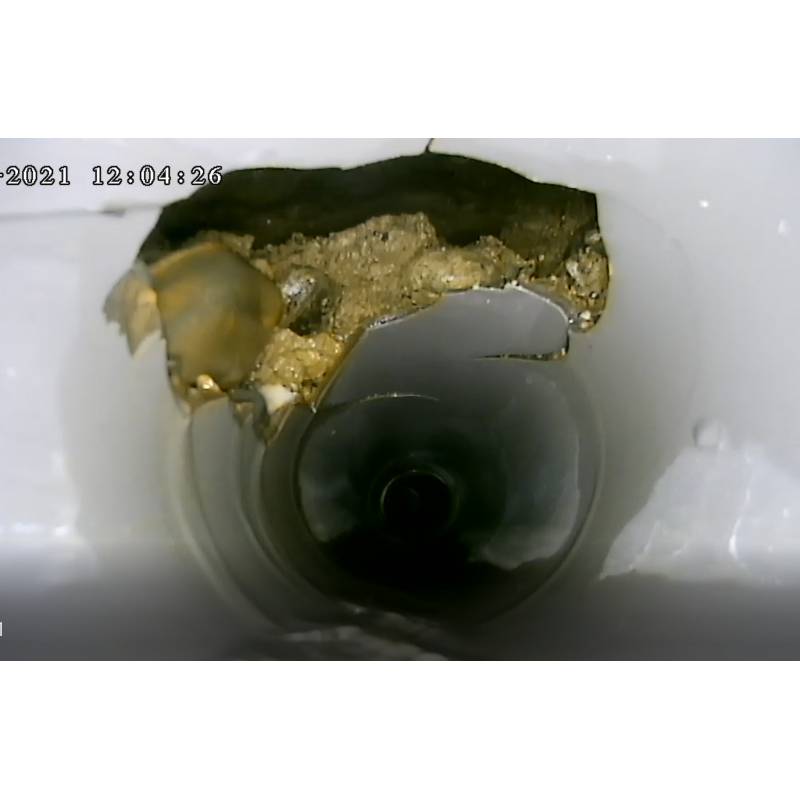

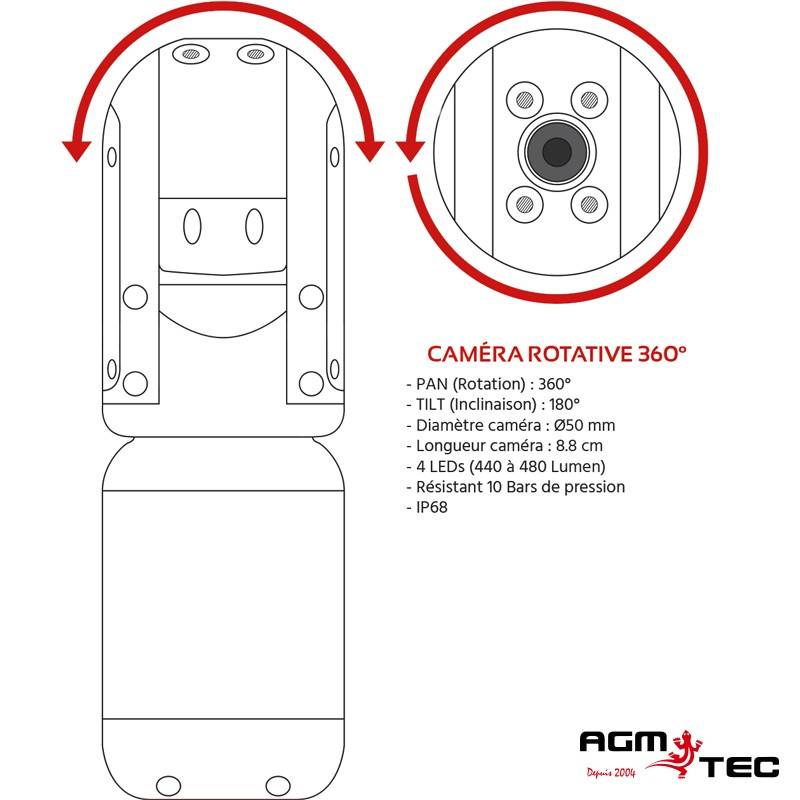

Inspection rotative 360°
Une tête caméra Ø50 mm pilotable depuis la console.
La Tubicam® XL 360 HAD v2 est équipée d’une tête rotative Ø50 mm permettant
d’observer précisément les parois, les défauts, les branchements, les fissures, les obstructions
ou les anomalies dans les canalisations.
Rotation 360° pilotable depuis la console pour une analyse détaillée des parois.
Localisation précise de la tête caméra depuis la surface avec un localisateur compatible.
Résistance jusqu’à 10 Bars, soit environ 90 mètres, pour les inspections exigeantes.
Version V2 optimisée
Écran 13 pouces et nouvelle connectique aviation.
La version V2 améliore le confort d’utilisation grâce à un écran plus grand de
13 pouces et une connectique aviation renforcée avec double joint d’étanchéité,
clipsage/déclipsage rapide et bague vissable.
Affichage confortable pour suivre l’inspection et analyser les défauts en direct.
Double joint d’étanchéité, clipsage rapide et bague vissable pour une connexion fiable.
Ajout de commentaires directement pendant l’inspection pour faciliter le rapport final.

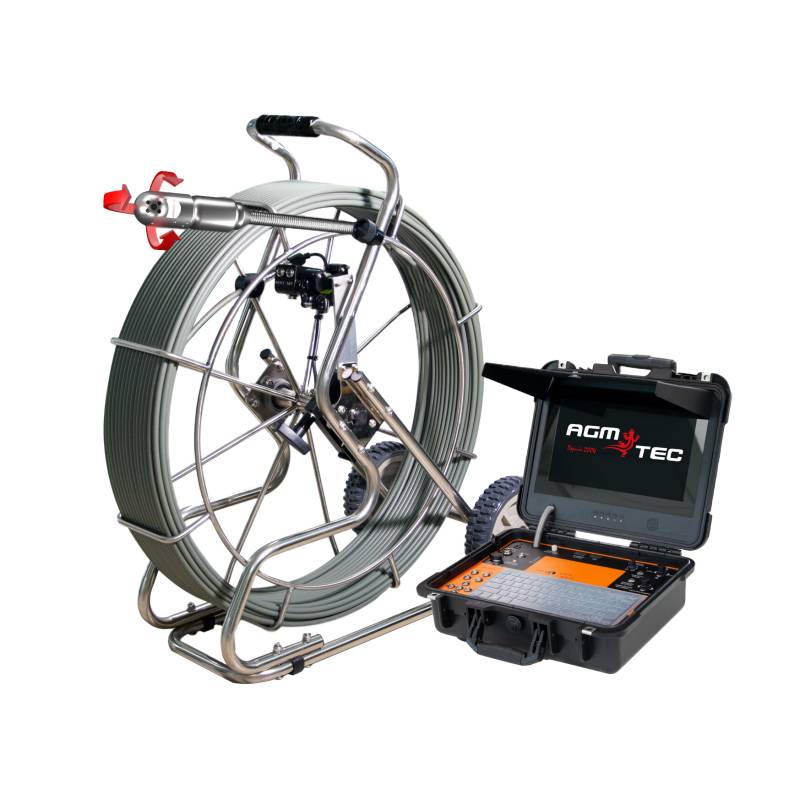

Composition du système
La Tubicam® XL 360 HAD v2 est composée d’une régie complète, d’une tête caméra rotative et d’un touret robuste
pour les interventions terrain.
🖥️ Mallette régie
Régie audio, photo et vidéo avec écran 13 pouces, clavier d’annotation et système
d’enregistrement pour documenter les inspections.

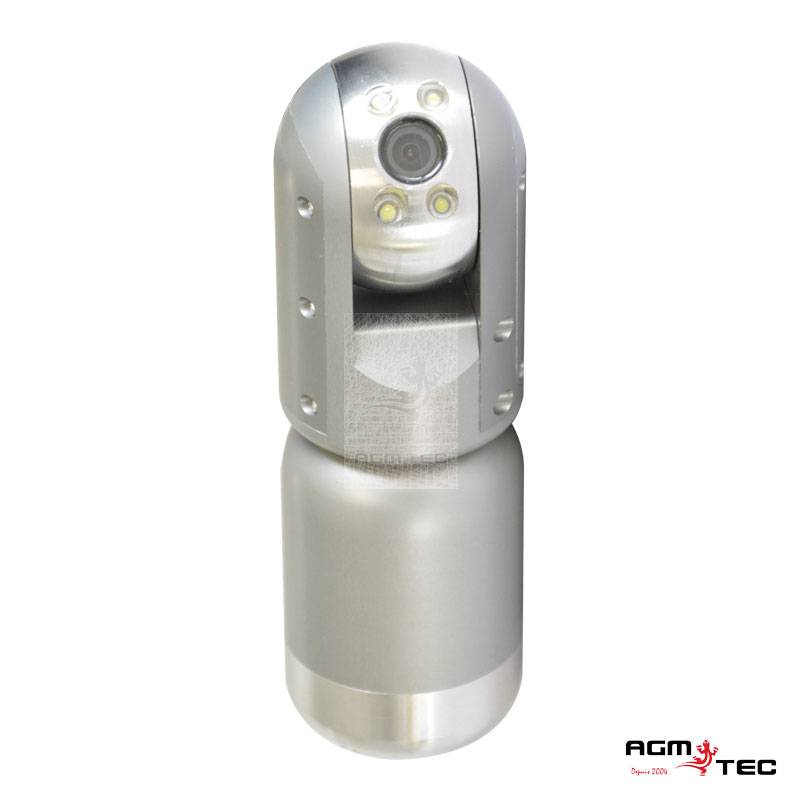

🎥 Tête rotative Ø50 mm
Capteur CMOS 1280 × 720 px avec 4 LEDs blanches réglables.
Rotation 360° pilotable depuis la console.
🔧 Touret sur roues
Jonc en fibre de verre renforcée de 60 ou 120 mètres.
Touret sur roues pour faciliter le déplacement sur chantier.
Options et fonctions incluses
Des fonctions professionnelles intégrées pour gagner du temps lors du diagnostic, de la localisation
et de la rédaction des rapports.

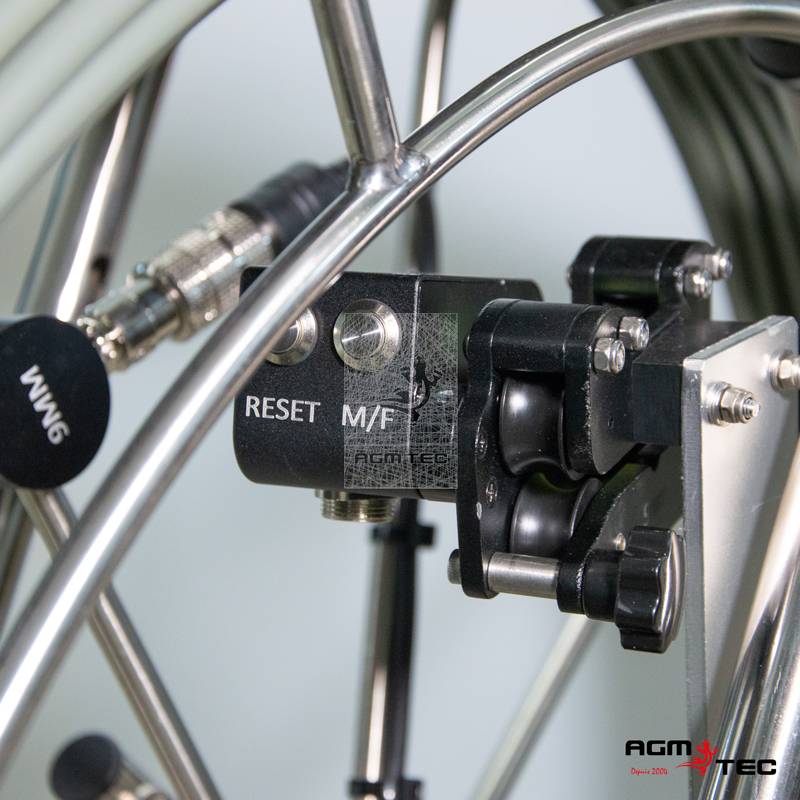

Indique à quelle distance se trouve la tête caméra afin de localiser précisément les anomalies.
Couplée avec un localisateur en surface type VSCAN ou vLoc 3, elle permet de détecter la caméra
et sa profondeur.
Rédaction de commentaires pendant les inspections ITV pour accélérer la création du rapport final.

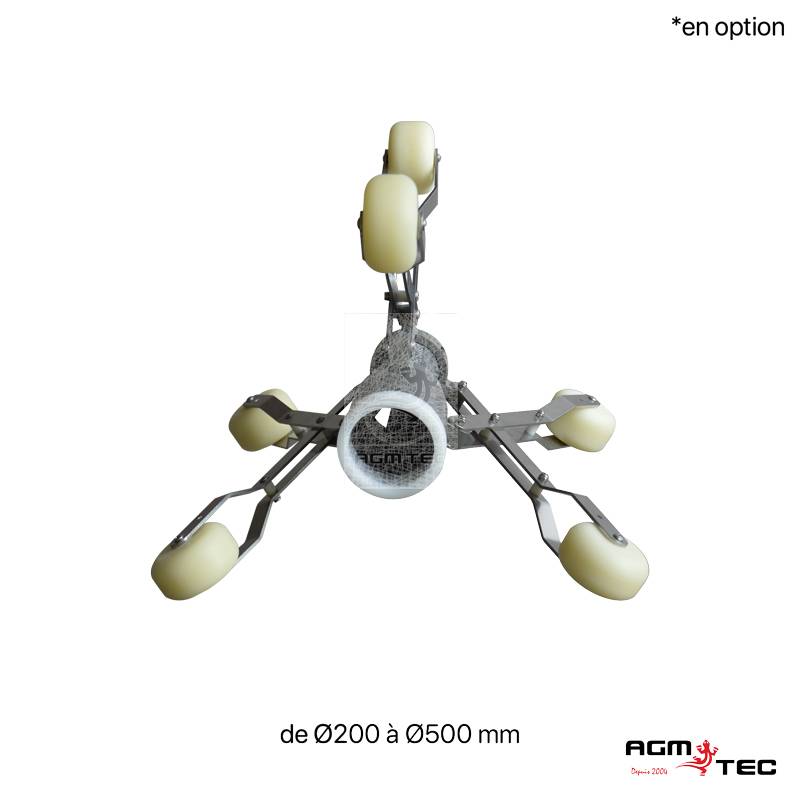

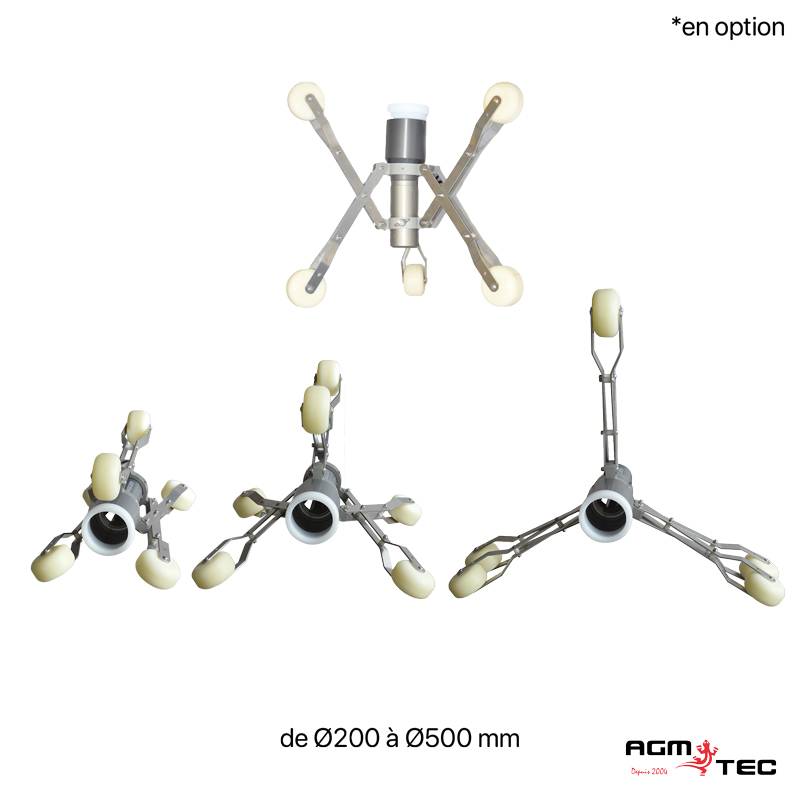

Disponible en option pour faciliter le passage de la caméra sur de longues distances
et s’adapter au diamètre du réseau.
Caractéristiques techniques
Les principales données techniques de la caméra d’inspection Tubicam® XL 360 HAD v2.
| Caractéristique | Valeur |
|---|---|
| Diamètre de la tête | Ø50 mm rotative 360° |
| Diamètres d’inspection | Ø60 à Ø800 mm |
| Coudes à 90° | À partir de Ø120 mm |
| Longueur du jonc | 60 m ou 120 m |
| Diamètre du jonc | Ø9 mm |
| Tête rotative | Oui — pilotable depuis la console |
| Sonde intégrée | 512 Hz |
| Étanchéité | IP68 — 10 Bars, soit environ 90 m |
| Écran | 13 pouces, soit 33,8 cm |
| Connectique | Aviation avec double joint d’étanchéité |
| Compteur métrique | Oui |
| Tubitexte avec clavier | Oui |
| Enregistrement | Audio, vidéo et photo |
| Autonomie batterie | 7 heures |
| LEDs | 4 LEDs blanches réglables |
| Centreurs fournis | 78 mm, 165 mm et 220 mm |
Comparatif gamme Tubicam® HD
Positionnement de la Tubicam® XL 360 HAD v2 dans la gamme Tubicam® HD.
| Caractéristique | R14 HD | R23 HD | R XL 40 HD | Mini Rotative | XL 360 HAD |
|---|---|---|---|---|---|
| Utilisation | Ø20 à 70 mm | Ø30 à 200 mm | Ø50 à 400 mm | Ø40 à 200 mm | Ø60 à 800 mm |
| Diamètre tête | Ø14 mm | Ø23 mm | Ø40 mm | Ø33 mm | Ø50 mm |
| Tête rotative | — | — | — | Oui | Oui |
| Sonde 512 Hz | Oui* | Oui* | Oui | Oui | Oui |
| Étanchéité | 2 Bars | 2 Bars | 2 Bars | 2 Bars | 10 Bars |
| Batterie | 6 h | 6 h | 6 h | 3h30 | 7 h |
Contenu du pack
Les éléments principaux fournis avec la Tubicam® XL 360 HAD v2.
Fiche technique PDF
Tubicam® XL 360 HAD v2 — Fiche technique
Téléchargez la documentation complète de la caméra d’inspection rotative Tubicam® XL 360 HAD v2.
Vidéos de démonstration
Découvrez la Tubicam® XL 360 HAD v2 en conditions d’utilisation avec des démonstrations vidéo dédiées
à l’inspection de canalisations.
FAQ Tubicam® XL 360 HAD v2
Les réponses aux questions fréquentes sur la caméra d’inspection rotative Tubicam® XL 360 HAD v2.
À quoi sert la Tubicam® XL 360 HAD v2 ?
La Tubicam® XL 360 HAD v2 sert à inspecter les canalisations, réseaux d’assainissement et conduites
techniques grâce à une tête rotative 360° pilotable depuis la console.
Quels diamètres peut-elle inspecter ?
Elle permet l’inspection de réseaux de Ø60 mm à Ø800 mm en linéaire.
Le passage des coudes à 90° est possible à partir de Ø120 mm selon la configuration du réseau.
La tête caméra est-elle localisable depuis la surface ?
Oui. La tête intègre une sonde 512 Hz, compatible avec un localisateur adapté,
afin de retrouver la position de la caméra et d’estimer sa profondeur depuis la surface.
Peut-on annoter les inspections vidéo ?
Oui. Le système Tubitexte avec clavier permet d’ajouter des commentaires directement pendant l’inspection,
ce qui facilite la rédaction du rapport final.
Quelle est l’autonomie de la Tubicam® XL 360 HAD v2 ?
La caméra dispose d’une autonomie d’environ 7 heures, adaptée aux interventions longues
sur chantier.
